שסתום סולנואיד קיטור בלחץ אפס ZQDF
אנחנו עושים בעיקר צילינדר פנאומטי, שסתום סולנואיד, שסתום פנאומטי, יחידות לטיפול באוויר, אביזרי חיבור מהיר וצינור PU. שסתום סולנואיד 4V. 3V.2V.2p. ושסתום פנאומטי 4A.3A נמכרים כל כך חמים באסיה, אירופה והמזרח התיכון. אנחנו פופולריים בשוק ההידראולי. האביזרים שלנו נלקחו מאותו ספק כמו Airtac.

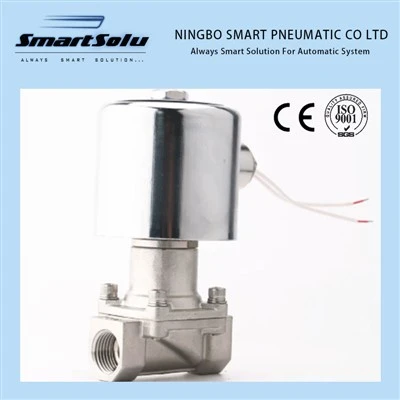

שסתום סולנואיד קיטור בלחץ אפס ZQDF
מידע בסיסי:
אנחנו עושים בעיקר צילינדר פנאומטי, שסתום סולנואיד, שסתום פנאומטי, יחידות לטיפול באוויר, אביזרי חיבור מהיר וצינור PU.
שסתום סולנואיד 4V. 3V.2V.2p ושסתום פנאומטי 4A.3A שלנו נמכרים כל כך חמים באסיה, אירופה והמזרח התיכון.
אנחנו פופולריים בשוק הפנאומטי והידראולי. האביזרים שלנו נלקחו מאותו ספק כמו Airtac.
סקירת מוצר
שסתום סולנואיד קיטור בלחץ אפס ZQDFתוכנן במיוחד עבור בקרת צינור קיטור. הוא כולל פונקציית פתיחה אפסית של הפרשי לחץ, מתאימה לתנאי עבודה בקיטור-נמוכים וללא-לחץ.
עם מבנה בוכנה אמין וחלקים עמידים בטמפרטורה גבוהה, הוא פועל בהתמדה בסביבה בטמפרטורה גבוהה. בשימוש נרחב במערכות חימום, ציוד דוודים, צינור קיטור תעשייתי ושדות בקרה אוטומטיים-אוטומטיים.
מפרט כללי
| פָּרָמֶטֶר | מִפרָט | הערות |
|---|---|---|
| דֶגֶם | סדרת ZQDF (שלב-אחר-שלב ישיר-משחק) | 2/2 כיוון |
| סוג פעולה | צעד-אחר-שלב ישיר-משחק (טייס + ישיר בשילוב) | התחלת לחץ הפרש אפס- לא מושפע מהקונדנסט |
| סוג בקרה | סגור בדרך כלל (רגיל) / פתוח בדרך כלל (אופציונלי) | ניתן להתאמה אישית |
| חומר גוף | נירוסטה SUS304/ פליז / ברזל יצוק | אפשרות עמידה בפני קורוזיה |
| חומר איטום | PTFE (פוליטטראפלואורואתילן) | עמידות בטמפרטורה גבוהה |
| מדיה מתאימה | קיטור רווי (פחות או שווה ל-180 מעלות), קיטור מחומם-על (פחות או שווה ל-220 מעלות), גז בטמפרטורה גבוהה-, אוויר, מים, שמן קל (פחות או שווה ל-4 מעלות E) | |
| לחץ נומינלי | 1.6 MPa(16 בר) | |
| הפרש לחץ עבודה (DN15-50) | 0 ~ 1.6 MPa(0-16 בר) | התחלה דיפרנציאלית אפסית |
| הפרש לחץ עבודה (DN65-100) | 0.05 ~ 1.6 MPa | הפרש מינימלי הנדרש עבור גדלים גדולים יותר |
| טמפרטורת מדיה | -5 מעלות ~ +220 מעלות(תלוי בדגם) | ZQDF-2: פחות או שווה ל-180 מעלות (קיטור רווי); ZQDF-3: פחות או שווה ל-220 מעלות (קיטור מחומם) |
| טמפרטורת סביבה | -40 מעלות ~ +60 מעלות | |
| טווח גודל נמל | DN15 (1/2") ~ DN100 (4") | |
| סוג חיבור | מושחל (G) / אוגן | |
| מתח הפעלה | AC220V, DC24V (סטנדרטי); AC110V, AC380V, AC24V, DC12V זמין | |
| צריכת חשמל | AC פחות או שווה ל-70VA / DC פחות או שווה ל-60W | |
| דירוג הגנה | IP54 (סטנדרטי) / IP65 (אופציונלי) | הגנה על סליל מעטפת ברזל |
| מחלקת בידוד | כיתה ח' | עמידות בחום גבוהה |
| פיצוץ-דירוג הוכחה | dIIBT4 (אופציונלי) | זמינה גרסה חסינת פיצוץ- |
| שיעור דליפה | לפי תקן JB/T7352-94 | אפס דליפה בתנאים מדורגים |
| חיי שירות | לפי תקן JB/T7352-94 | |
| תכונה מיוחדת | עיצוב-עמיד בפני עיבוי | לא מושפע מעיבוי קיטור |
מידות - חיבור עם הברגה
| דֶגֶם | קֶשֶׁר | DN | L (מ"מ) | H (מ"מ) | ערך קורות חיים |
|---|---|---|---|---|---|
| ZQDF-15 | G1/2" | 15 | 82 | 150 | 3.73 |
| ZQDF-20 | G3/4" | 20 | 101 | 192 | 7 |
| ZQDF-25 | G1" | 25 | 110 | 195 | 11.1 |
| ZQDF-32 | G1¼" | 32 | 118 | 206 | 14 |
| ZQDF-40 | G1½" | 40 | 125 | 209 | 24.5 |
| ZQDF-50 | G2" | 50 | 128 | 225 | 35 |
דירוג טמפרטורה לפי -תת דגם
| דֶגֶם | סוג מדיה | טווח טמפרטורה |
|---|---|---|
| ZQDF-1 | גז, אוויר | פחות או שווה ל-60 מעלות |
| ZQDF-2 | קיטור רווי | פחות או שווה ל-180 מעלות |
| ZQDF-3 | קיטור מחומם/גז-גבוהה | פחות או שווה ל-220 מעלות |
| ZQDF-1Y | מים, נוזל שמן | פחות או שווה ל-60 מעלות |
| ZQDF-2Y | מים חמים | פחות או שווה ל-180 מעלות |
| ZQDF-3Y | מים, שמן-בטמפרטורה גבוהה | פחות או שווה ל-220 מעלות |
חומרי איטום וטווח טמפרטורות
| קוד חותם | חומר איטום | טמפרטורת נוזל | מדיה מתאימה |
|---|---|---|---|
| X=N | NBR | -20 מעלות ~ 80 מעלות | אוויר, מים, גז טבעי |
| X=E | EPDM | -20 מעלות ~ 135 מעלות | מים חמים |
| X=V | VITON | -10 מעלות ~ 155 מעלות | שמן חם, מים חמים |
טבלת דגם ומפרט (חיבורי חוט G/NPT)
| גודל יציאה | פתח (מ"מ) | זרימה (Cv) | דירוג לחץ |
|---|---|---|---|
| 1/2" | 15 | 4.5 | 0.3~16 בר |
| 3/4" | 20 | 7.6 | 0.3~16 בר |
| 1" | 25 | 12 | 0.3~16 בר |
| 1½" | 40 | 19.2 | 0.3~16 בר |
| 2" | 50 | 24 | 0.3~16 בר |
מפרט חשמל
| מֶתַח | כוח סליל | זרם הפעלה | דגם סליל | סוג חיבור |
|---|---|---|---|---|
| AC220V | 9VA | 0.04A | BA11 | תיבת צומת |
| DC24V | 8W | 0.35A | BA11 | תיבת צומת |
| AC110V | 9VA | 0.82A | BA11 | תיבת צומת |
| DC12V | 8W | 1.68A | BA11 | תיבת צומת |
| AC24V | 9VA | 0.375A | BA12 | חוטי עופרת 300 מ"מ |
| AC36V | 9VA | 0.25A | BA12 | חוטי עופרת 300 מ"מ |
מדריך לבחירה מהירה
| קוטר נומינלי | גודל צינור | דגם מומלץ |
|---|---|---|
| DN10 | 3/8" | 2W-15-31X |
| DN15 | 1/2" | 2W-15-41X |
| DN20 | 3/4" | 2W-20-51X |
| DN25 | 1" | 2W-25-61X |
| DN32 | 1-1/4" | 2W-32-71X |
| DN40 | 1-1/2" | 2W-40-81X |
| DN50 | 2" | 2W-50-91X |
בחירת חומרי מדיה וחותם
|
טיפים לבחירה
1, התאמת מתח: AC220V מיועד לחשמל רגיל; DC24V/12V טובים יותר עבור מערכות בקרה תעשייתיות, רכב ומערכות מתח נמוך-. אשר תמיד את מתח הסליל כדי למנוע שחיקה. 2, מגבלות טמפרטורה: חומר האיטום קובע את טמפרטורת הפעולה המקסימלית. לדוגמה, NBR (80 מעלות מקסימום) אינו מתאים לשימוש רציף במים חמים מעל 80 מעלות, מכיוון שהוא יתכלה וידלוף. 3, תאימות מדיה: מדיה שמנונית דורשת אטמי VITON, שכן NBR יתנפח ויכשל בשמן. יישומי Steam צריכים להשתמש בחותמות בדרגה-VITON ומעלה. 4, עקביות גודל: התאם תמיד את גודל השסתום לקוטר הנומינלי של הצינור שלך. שימוש בשסתום קטן יותר יגביל את הזרימה ויקצר את אורך חייו.
נקודות מפתח משלימות (סיכום 3 נקודות)
✅שדרוג חותם PTFEאיטום PTFE שודרג לאחרונה, עם עמידות לטמפרטורה של עד 260 מעלות, עמידות מצוינת לחומצה חזקה, אלקלי וממיסים אורגניים, אידיאלי עבור תנאי עבודה בקיטור כימיים ובטמפרטורות גבוהות-.
✅אפשרויות כוח כפולותהוא מספק מפרטי הספק כפולים: 22VA/30VA עבור AC ו-17W/24W עבור DC, התאמת סוגי סלילים שונים וניתנת להתאמה לדרישות עומס ההספק השונות של הלקוחות.
✅כלל קוד דגםהמכתבXבדגם מייצג קוד חומר איטום: N=NBR, E=EPDM, V=VITON; פשוט החלף אותו ישירות בעת ההזמנה.
היתרונות שלנו:
✅עיצוב התחלה בלחץ אפס, יכול להיפתח כרגיל ללא הפרש לחץ.
✅עמידות מצוינת בטמפרטורה גבוהה, יציבה עבור מדיום קיטור.
✅אטימה מדויקת-בטמפרטורה גבוהה, סגירה הדוקה וללא דליפה.
✅ערוץ זרימה אופטימלי, קצב זרימה גדול וזרימה חלקה.
✅סליל עמיד בטמפרטורה גבוהה, פיזור חום טוב, חיי שירות ארוכים.
✅מבנה פשוט, התקנה קלה, יציב ושיעור כשל נמוך. |
|
|||||||||||||||||
