שסתום סולנואיד כיווני

שסתום סולנואיד הפועל ישירות

פעולה ישירה היא מונח המשויך בדרך כלל לשסתומי סולנואיד סרעפת או שסתומי סולנואיד. זה אומר שעל ידי הפעלת סליל הסולנואיד, יש השפעה ישירה על מיקום שסתום הסולנואיד. לדוגמה, אם השסתום סגור במצב המנוחה שלו, אז הפעלת סליל הסולנואיד בשסתום סולנואיד הפועל ישירות-תזיז את הסרעפת למצבה הפתוח.

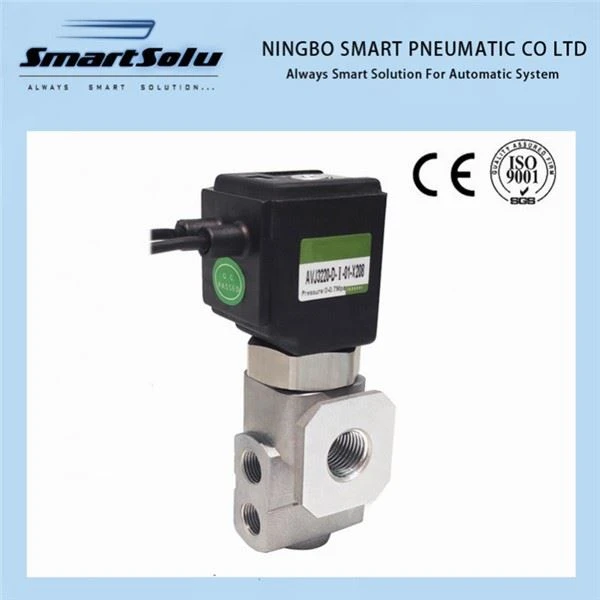

שסתום סולנואיד בלתי ישיר-פועל (מופעל על ידי טייס).

שסתומי סולנואיד בלתי ישירים-, הידועים גם בשם 'שסתומי סולנואיד המופעלים על ידי טייס', הם בדרך כלל תמיד מסוג שסתום סולנואיד בסגנון דיאפרגמה. המונח 'מופעל טייס' מתייחס לתקשורת הפועלת כטייסת כדי לסייע בהפעלת השסתום. בדרך כלל, ישנו פתח קטן בפתח הכניסה של שסתום הסולנואיד המאפשר לחלק מהחומרים להיכנס לתוך חלל על גבי הסרעפת. בשסתום סגור בדרך כלל, המדיה מפעילה לחץ על החלק העליון של הסרעפת, ומחזיקה אותה במצב סגור. כאשר סליל הסולנואיד מופעל, הדיאפרגמה נפתחת והמדיה נאלצת לצאת מהחלל העליון ולחזור לקו הלחץ הראשי.

סגור בדרך כלל או פתוח בדרך כלל

מונחים אלה מתייחסים למצב המנוחה של השסתום, ללא הפעלת כוח. למרות שהם די ברורים-של עצמם, ניתן להתייחס אליהם גם באמצעות מונחים שונים. ניתן לתאר שסתום סולנואיד סגור בדרך כלל כ'הפעל אנרגיה לפתיחה', ושסתום סולנואיד פתוח בדרך כלל ניתן לתאר כ'הדלקה לסגירה'. סגורים בדרך כלל או פתוחים בדרך כלל מתייחסים לשסתומי סולנואיד מסוג דיאפרגמה או דופן- שמשתמשים בקפיץ כדי להחזיר את השסתום למצב מנוחה לאחר הסרת החשמל מהסליל.

2/2-כיוונים (על-כיבוי)

שסתומי סולנואיד דו-צדדיים הם בדרך כלל שסתומים מסוג דיאפרגמה או קופסאות, וניתן להשתמש בהם רק להפעלה/כיבוי מכיוון שאין יציאת פליטה. הם מגוונים מאוד וניתן לפרוס אותם במגוון רחב של יישומים בתעשיות רבות ושונות כדי פשוט להפעיל ולכבות את הזרימה. במקרים מסוימים, ניתן לקבל שסתום סולנואיד פרופורציונלי 2/2 כיוונים המשמש לוויסות הזרימה.

3/2 כיוונים (סול/אביב)

המונח 3/2-Way משויך לרוב עם שסתום סולנואיד מסוג סליל-, אם כי אפשר לקבל שסתום מסוג פופ בתצורה זו. ניתן להחיל את המונח 3/2 בפירוש '3 יציאות, 2 מיקום'. ניתן ליישם את אותה נוסחה על סוגי שסתומים אחרים עם קיצור דומה. במצב המנוחה שלהם, השסתומים הבסיסיים ביותר מבין 3/2 כיוונים משתמשים ביציאה 1 בתור כניסת השסתום, ביציאה 2 בתור היציאה וביציאה 3 בתור הפליטה, אך היא חסומה במצב המנוחה שלה. כאשר מתח מופעל דרך הסולנואיד, מיקום הסליל משתנה ויציאה 1 נחסמת, כאשר יציאה 2 זורמת ליציאה 3 ולכן מתישה את המערכת. כאשר הכוח מוסר, הסליל קופץ בחזרה למצב המנוחה שלו ותפקוד השסתום הרגיל משוחזר. זו הסיבה שהפעולה של סוג זה של שסתום סליל 3/2 כיווני ידוע גם בשם 'סול/אביב'. שסתומי סליל 3/2 כיוונים משמשים לרוב כפיילוט למפעיל פנאומטי חד-פעמי או צילינדר פנאומטי.

5/2 כיוונים (סול/מעיין או סול/סול)

שסתום 5/2-בדרך מסופק לרוב גם כשסתום סולנואיד מסוג סליל. הם פועלים כמעט כמו שסתום 3/2 כיווני, אך ישנן שתי יציאות נוספות שניתן להשתמש בהן להפעלת מפעילים פנאומטיים דו-פעמיים או צילינדרים פנאומטיים. הם יכולים להיות מסופקים עם סליל בודד המאפשר החזרת קפיץ (המכונה Sol/Spring), או עם סליל סולנואיד כפול (המכונה Sol/Sol).

5/3 כיוונים (סול/סול - apb או לחץ מוחזק)

5/3{10}}שסתומי סולנואיד בדרך מסופקים לרוב עם שני סלילים. הם תמיד מסוג שסתום סליל ויש להם 5 יציאות ו-3 מצבים. שניים מהמצבים מבצעים את אותה פונקציה כמו אלה שנמצאים בסוג שסתום סולנואיד 5/2-כיווני, והמצב השלישי מבצע פעולה נוספת. המיקום השלישי משולב בדרך כלל על ידי קפיץ ומופעל כאשר לא מופעל כוח לאף אחד מהסלילים הסולנואידים. הפונקציה הנפוצה ביותר שהמיקום השלישי מבצע היא פונקציית לחץ, המכונה לפעמים 'כל היציאות חסומות'. זה מחזיק את השסתום ואת המפעיל/מכשיר הגדול יותר במצב יציב עד להפעלת מתח לאחד מסלילי הסולנואיד.
